AVS-1000 image

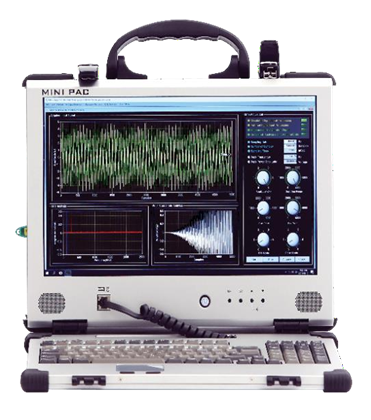

AVS-1000

VS-1000은 반도체, 디스플레이, LED 장비용 Motor 기반 이동장치에서 발생하는 고유진동을 측정하여, Motion Controller의 Motion Profile을 변경하여 Motor 이동시 잔류진동을 최소화 할 수 있는 통합 시스템입니다.

Specifications

General Specification

  • Accelerometer

    IEPE(Integrated Electronic Piezo Electronic) Type
    - ± 10g : 490mV/g, Resonant Frequency 17.0kHz
    - ± 25g : 195mV/g (Default Included) , Resonant Frequency 54.0kHz
    - ± 50g : 100.3mV/g, , Resonant Frequency 54.0kHz

  • Sampling Rate

    30kHz /Ch

  • Input Shape Method

    ZV, ZVD, EI

  • Signal Analysis Software

    ZV, ZVD, EI

  • Acceptable Motion Controller for Code Generation

    - Deltatau : CRUISER, CLIPPER, CLIPPER PLUS Based on Turbo Pmac CPU
    - Ajinextek : PCIe-R32xx-MLIII, PCI-N404 Board
    - Comizoa : COMI-LX504L
    - WMX3, MEI, ELMO, Googol

AVS-1000 image

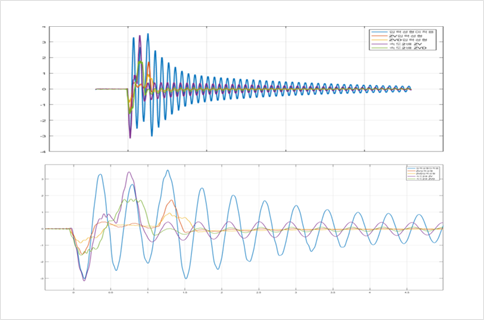

General Vibration vs. Anti-Vibration

AVS-1000 image

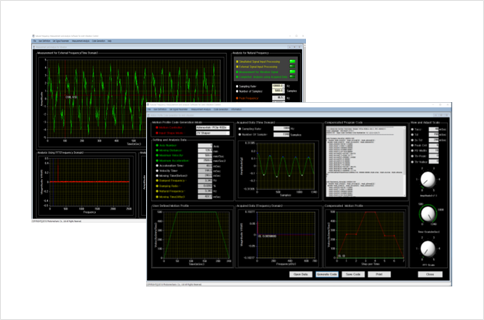

Vibration Analysis & Code Generation S/W

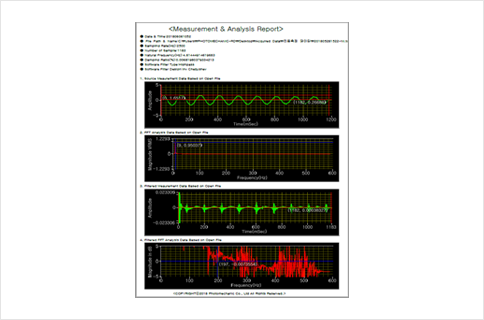

Vibration Measurement & Analysis

Report Generation

- Vibration Analysis Data, Motion Profile Data

AVS-1000 image AVS-1000 image

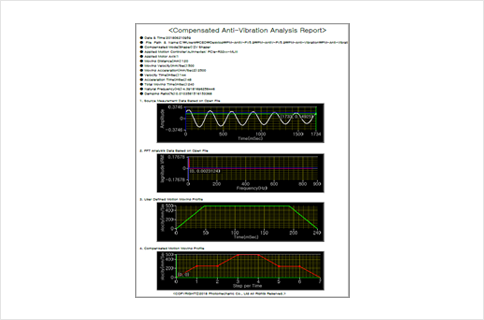

Acquisition Data & Motion Profile Code Generation

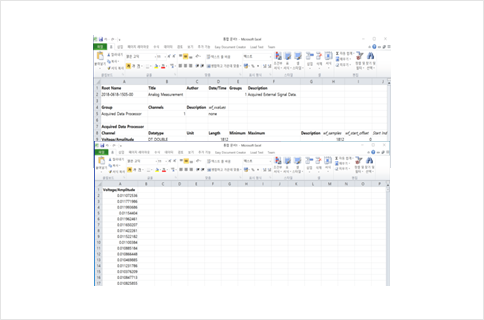

  • Acquisition Data

    Microsoft Excel Compatibility

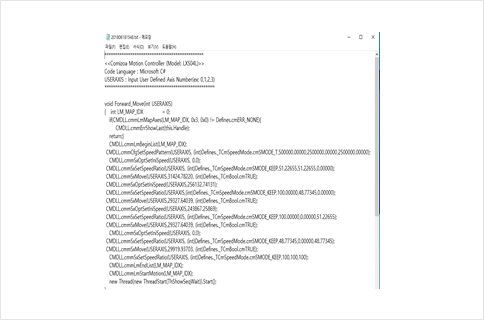

  • Motion Profile Code Data

    Programmer Friendly Code Type (C/C++, C#)

AVS-1000 image AVS-1000 image

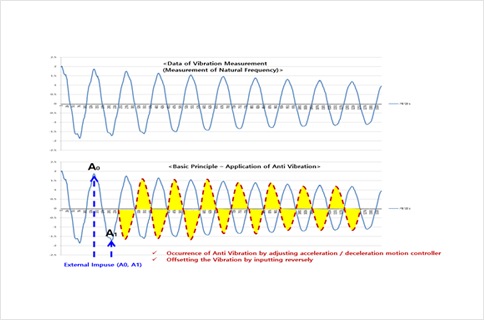

Theoretical Background

- Principle of Software-Based Anti-Vibration System

AVS-1000 image AVS-1000 image

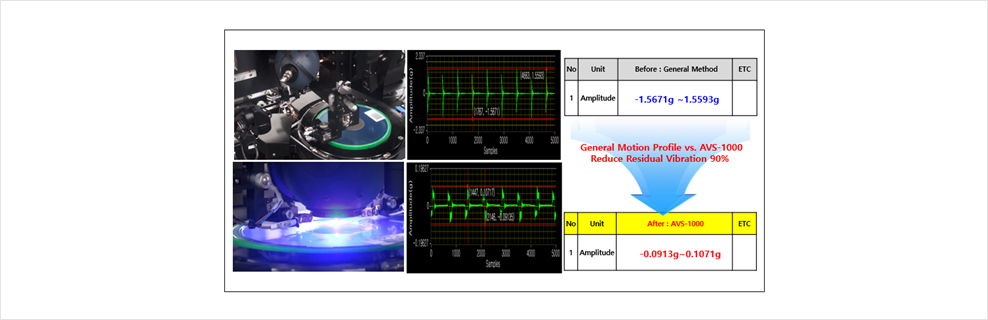

Experimental Data

- Case of High Speed Moving Stage for LED Chip Probing System

AVS-1000 image

AVS-1000 Aapplicaiton

AVS-1000 image

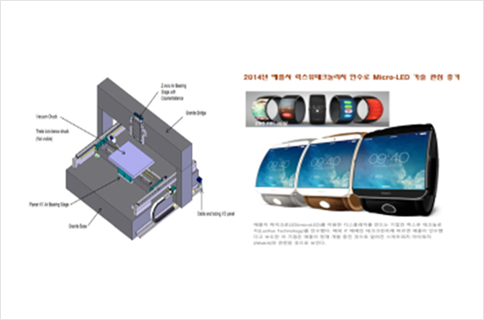

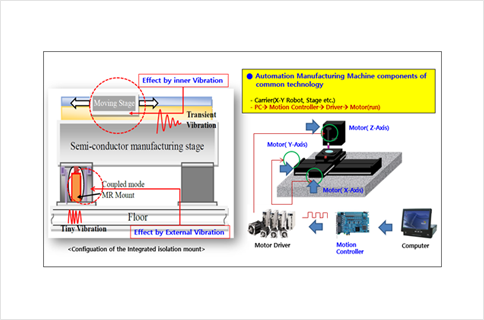

Semiconductor, FPD, LED Machine

AVS-1000 image

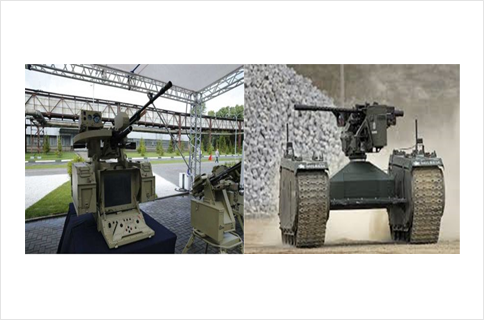

Defense Industry Application

AVS-1000 image

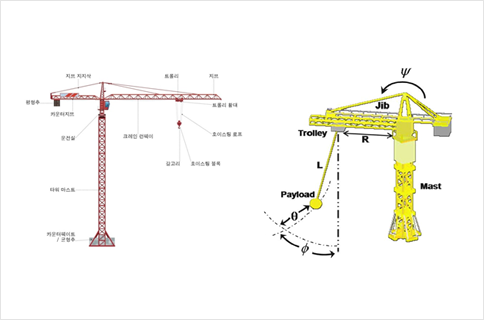

Industrial Machine : Tower Crane

AVS-1000 image

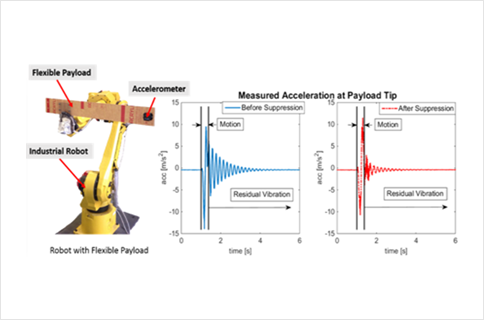

Robot Application
